煤矿井下水泵自动化系统

  【系统介绍】

  煤矿井下水泵自动化监控系统，以安全、可靠、先进为原则，精确、稳定、安全的运行方式，实现在安全生产指挥调度中心对井下排水系统泵房的所有设备进行网络监视和控制，做到泵房无人值守、设备安全可靠运行，避免了人为失误造成的巨大人员伤害和经济损失。为矿上的安全生产奠定了坚实的基础。
  系统可自动检测水仓水位和其它参数，根据水仓水位的高低、矿井用电信息等因素，建立数学模型，控制水泵轮流工作与适时启动备用泵，合理调度多台水泵运行，可以达到避峰填谷及节能的目的。同时，系统通过触摸屏以图形、图像、数据、文字等方式，直观、形象、实时地反映系统工作状态及水仓水位、电机工作电流、电机温度、轴承温度、排水管流量等参数，并通过通讯模块与综合监测监控主机实现数据交换，还可与综合自动化及信息化系统汇接。
  系统具有视频巡检功能，通过在轨道机上安装移动摄像仪，实现视频远程巡视，可掌握水泵房的环境及水泵运行情况，及时发现水泵运行出现的异常情况，并进行快速处理，避免事故的发生和扩大化。

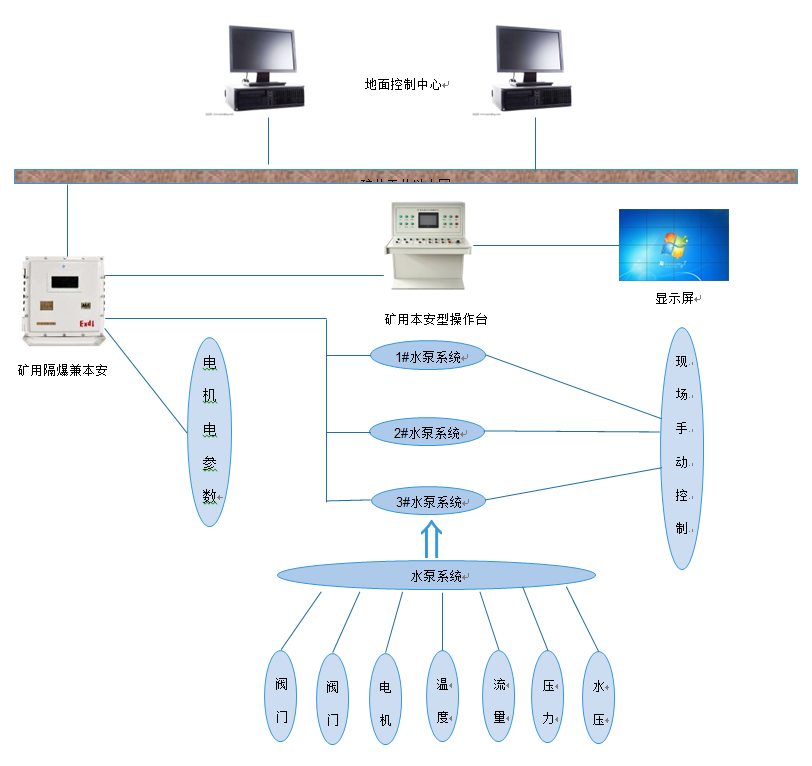

  系统采用分布式结构。主要由井下控制分站、控制主站和综合操作台构成，地面操作站位于控制室。所有数据均由以太网或工业总线进行传输。PLC与传感器之间采用矩阵结构链接。
  控制分站采用矿用PLC作为主控设备，具有防潮，抗干扰能力强，


  【系统特点】

  1、自动检测水位信号，计算单位时间内不同水位段水位的上升速率，从而判断矿井的涌水量，自动投入和退出水泵运行台数，合理地调度水泵运行。
  2、系统根据电网负荷和峰谷供电时间段，以“避峰填谷”原则确定开、停水泵时间，提高矿井的电网运行质量。
  3、系统具有图像联动功能。能进行视频巡视并根据操作、故障自动切换显示实时图像。
  4、系统具有音频功能。启停设备、故障时可进行语音告警，能实现井上下扩播对讲。
  5、系统具有多种工作模式：地面全自动；就地手动控制；就地程序控制。
